AM467 - Ratiometrischer Präzisionsverstärker

Gehäusevarianten des Spannungsverstärker ICs AM467
Der AM467 ist ein kostengünstiges, ratiometrisches Verstärker-IC mit einstellbarer Rail-to-Rail Ausgangsstufe. Das analoge IC ist mit seinem geringen Offset, seinem geringen Temperaturgang und seinem weiten Temperatureinsatzbereich besonders geeignet für die Signalaufbereitung von keramischen Druckmesszellen in Automobilanwendungen.

Anwendungen

  • Sensorsignalverstärker
  • Keramische Drucksensoren
  • DMS-Messung
  • Automobilanwendungen
  • Rail-to-rail Verstärker

  • Sensorsignalverstärker
  • Keramische Drucksensoren
  • DMS-Messung
  • Automobilanwendungen
  • Rail-to-rail Verstärker


Kurzspezifikationen

Versorgungs­spannung (VCC)5 V ± 5%
Eingangs­spannungs­bereich0 .. ±5 mV bis zu 0 .. ±100 mV (differentiell)
Spannungs­ausgangz.B. 0.5 .. 4.5 V (ratiometrisch), einstellbar
Temperatur­bereich-40 °C .. 125 °C
Schutz­funktionenKurzschlussschutz
Gehäuse / Liefer­formSO8, auf DIL8-Adapter, gesägter 6″ Wafer auf Dehnfolie
RoHS Statuskonform (RoHS Zertifikat)


Allgemeine Dokumente

Datenblatt AM467 (englisch)
AM467 Produktflyer
IC Gehäusekatalog (englisch)
Kontaktieren sie bitte sales@analogmicro.de für Die-Größe und Padout.

Entwicklungsunterstützung

Excel Dimensionierungs- und Kalibrationssheet für den AM467 (englisch)

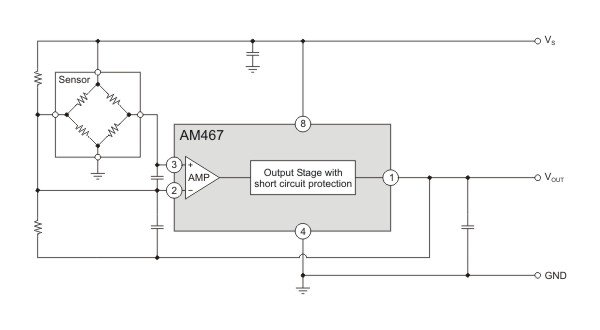

Typische Anwendungsschaltung mit Blockdiagramm

Sensorsignalaufbereitung für keramische Druckmesszellen mit ratiometrischem Spannungsausgang (z.B. 0.5 .. 4.5 V):
AM467 als Verstärker für keramische Druckmesszellen.




Bestellnummern und Produkt- / Musteranfrage

Für eine Produktanfrage wählen Sie bitte die gewünschten Produkte aus und klicken auf "Produkt anfragen". Sie werden dann zu dem Anfrageformular weitergeleitet.

BestellnummerLieferformAnfrage
AM467-0-SO8SO8 Gehäuse
AM467-WAFgesägter Wafer auf 6″ Dehnfolie
AM467-AdaptAM467 auf einen SO8-DIL8 Adapter gelötet




Zubehör

Kein Zubehör verfügbar für dieses Produkt.
