CAV424 - C/U-Wandler IC mit differentiellem Messprinzip

Gehäusevarianten des U/I-Wandler ICs CAV424
Der CAV424 ist ein integrierter Kapazitäts-zu-Spannungs-Wandler, der für die Messung von Einzel- und Differenzkapazitäten geeignet ist. Er erzeugt eine ratiometrische Ausgangsspannung und kann als Frontend für Mikrocontroller verwendet werden. Der weite Kapazitätsmessbereich, die geringe Störempfindlichkeit und die hohe Sensitivität ermöglichen eine Vielzahl von Anwendungen.

Anwendungen

  • Feuchtemessung
  • Entfernungsmessung
  • Kapazitive Drucksensoren
  • Füllstandsmessung
  • Materialidentifikation
  • Objektidentifikation

  • Feuchtemessung
  • Entfernungsmessung
  • Kapazitive Drucksensoren
  • Füllstandsmessung
  • Materialidentifikation
  • Objektidentifikation


Kurzspezifikationen

Versorgungs­spannung (VCC)5 V ± 5%
Kapazitäts­eingangs­bereich5 pF .. 40 nF (einfach-kapazitiv), 0 .. 40 nF (differentiell)
Spannungs­ausgang1 .. 4 V (ratiometrisch), einstellbar
Referenz­spannung2.5 V (ratiometrisch)
Temperatur­bereich-40 °C .. 105 °C
Temperatur­sensor­ausgang2.20 .. 2.45 V (8 mV/K)
Gehäuse / Liefer­formSO16, auf DIL16-Adapter, gesägter 6″ Wafer auf Dehnfolie
RoHS Statuskonform (RoHS Zertifikat)


Allgemeine Dokumente

Datenblatt CAV424 (englisch)
CAV424 Produktflyer
IC Gehäusekatalog (englisch)
Kontaktieren sie bitte sales@analogmicro.de für Die-Größe und Padout.

Entwicklungsunterstützung

Excel Dimensionierungs- und Kalibrationssheet für den CAV424 (englisch)
Userguide für das Breadboard CAV424 (englisch)




Typische Anwendungsschaltungen mit Blockdiagramm

Differentielle Kapazitätsmessung mit dem CAV424 als analoges Frontend für µC.
Differentielle Kapazitätsmessung mit dem CAV424.

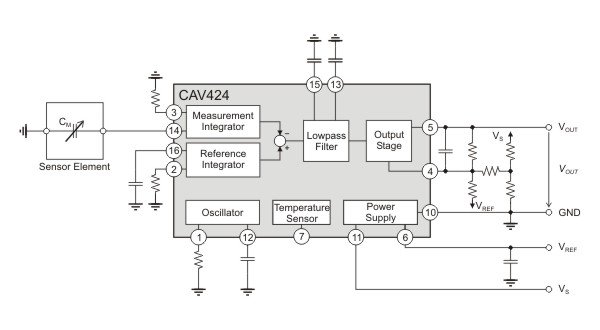

Kapazitätsmessung mit dem CAV424 mit fester Referenzkapazität und einstellbarem, analogen ratiometrischem Spannungsausgang.
Kapazitätsmessung mit dem CAV424 und einer festen Referenzkapazität.




Bestellnummern und Produkt- / Musteranfrage

Für eine Produktanfrage wählen Sie bitte die gewünschten Produkte aus und klicken auf "Produkt anfragen". Sie werden dann zu dem Anfrageformular weitergeleitet.

BestellnummerLieferformAnfrage
CAV424-0-SO16SO16(n) Gehäuse
CAV424-WAFgesägter Wafer auf 6″ Dehnfolie
CAV424-AdaptCAV424 auf einen SO16-DIL16 Adapter gelötet




Zubehör

BestellnummerBeschreibungAngebot
BBCAV424Ein vorbestücktes Breadboard mit leicht anpassbarem Kapazitätsmessbereich, das sich für erste Experimente mit dem CAV424 eignet. Weitere Informationen finden Sie in dem Dokument CAV424-BB.
