AM422-1 - Spannungs/Strom-Wandler IC mit 3-Draht Ausgang

Gehäusevarianten des U/I-Wandler ICs AM422-1
Das IC AM422-1 ist ein kompakter Spannungs/Strom-Wandler für 3-Draht Anwendungen und besitzt integrierte Schutzfunktionen sowie eine Spannungsreferenz. Das IC wandelt eine massebezogene Eingangsspannung in ein Stromausgangssignal mit einstellbarem Offset und Verstärkung. Der AM422-1 ist besonders für industrielle, preissensitive Applikationen mit massebezogenem Eingangssignal geeignet.

Anwendungen

  • Sensorsignalauswertung
  • Industrielle Stromschnittstelle
  • Geschützter U/I-Wandler
  • Analoges Back End für µC
  • Fabrikautomation
  • Industrielle Prozesskontrolle

  • Sensorsignalauswertung
  • Industrielle Stromschnittstelle
  • Geschützter U/I-Wandler
  • Analoges Back End für µC
  • Fabrikautomation
  • Industrielle Prozesskontrolle


Kurzspezifikationen

Versorgungs­spannung (VCC)6 .. 35 V (typ. 24 V)
Eingangs­spannungs­bereich0 .. 1.15 V (massebezogen)
Strom­ausgangz.B. 0 .. 20 mA oder 4 .. 20 mA (3-Draht), einstellbar
Spannungs­referenz5 / 10 V (max. 10 mA)
Temperatur­bereich-40 °C .. 85 °C
Schutz­funktionenVerpolschutz, Ausgangsstrombegrenzung
Gehäuse / Liefer­formSO8, auf DIL8-Adapter, gesägter 6″ Wafer auf Dehnfolie
RoHS Statuskonform (RoHS Zertifikat)


Allgemeine Dokumente

Datenblatt AM422-1 (englisch)
AM422-1 Produktflyer
IC Gehäusekatalog (englisch)
Kontaktieren sie bitte sales@analogmicro.de für Die-Größe und Padout.




Typische Anwendungsschaltung mit Blockdiagramm

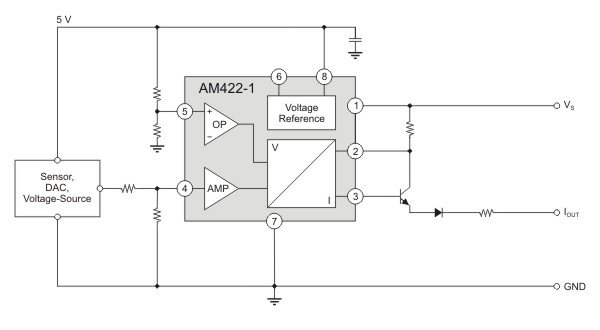

Geschützte Signalauswerteschaltung mit 3-Draht Stromausgang (z.B. 0 .. 20 mA):
AM22-1 mit geschütztem 3-Draht Stromausgang.




Bestellnummern und Produkt- / Musteranfrage

Für eine Produktanfrage wählen Sie bitte die gewünschten Produkte aus und klicken auf "Produkt anfragen". Sie werden dann zu dem Anfrageformular weitergeleitet.

BestellnummerLieferformAnfrage
AM422-1-0-SO8SO8 Gehäuse
AM422-1-WAFgesägter Wafer auf 6″ Dehnfolie
AM422-1-AdaptAM422-1 auf einen SO8-DIL8 Adapter gelötet




Zubehör

BestellnummerBeschreibungAngebot
BBAM422-1Ein leicht anpassbares, vorbestücktes Breadboard, geeignet für erste Experimente mit dem AM422-1.
