AM422-2 - Spannungs/Strom-Wandler mit 2-Draht Ausgang

Gehäusevarianten des U/I-Wandler ICs AM422-2
Der AM422-2 ist ein kompaktes Spannungs/Strom-Wandler IC mit integrierten Schutzfunktionen und mit Stromausgang in 2-Draht-Technik. Das IC wandelt massebezogene Eingangsspannungen in ein Stromschleifenausgangssignal (z.B. 4 .. 20 mA) mit einstellbaren Offset und Verstärkung und ist besonders für industrielle, preissensitive Applikationen geeignet.

Anwendungen

  • Sensorsignalauswertung
  • Stromschleifentransmitter
  • Geschützter U/I-Wandler
  • Analoges Backend für µC
  • Fabrikautomation
  • Industrielle Prozesskontrolle

  • Sensorsignalauswertung
  • Stromschleifentransmitter
  • Geschützter U/I-Wandler
  • Analoges Backend für µC
  • Fabrikautomation
  • Industrielle Prozesskontrolle


Kurzspezifikationen

Versorgungs­spannung (VCC)6 .. 35 V (typ. 24 V)
Eingangs­spannungs­bereich0 .. 1.15 V (massebezogen)
Strom­ausgangz.B. 4 .. 20 mA (2-Draht Stromschleife), einstellbar
Spannungs­referenz5 / 10 V (max. 10 mA)
Temperatur­bereich-40 °C .. 85 °C
Schutz­funktionenVerpolschutz, Ausgangsstrombegrenzung
Gehäuse / Liefer­formSO8, auf DIL8-Adapter, gesägter 6″ Wafer auf Dehnfolie


Allgemeine Dokumente

Datenblatt AM422-2 (englisch)
AM422-2 Produktflyer
IC Gehäusekatalog (englisch)
Kontaktieren sie bitte sales@analogmicro.de für Die-Größe und Padout.

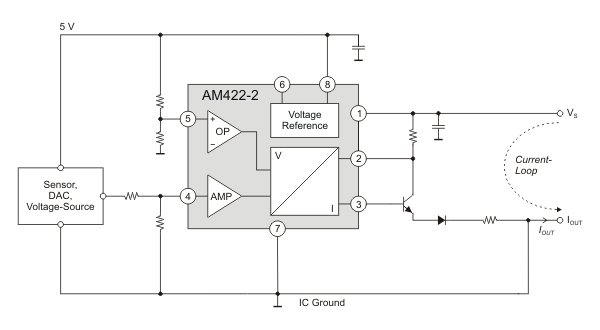

Typische Anwendungsschaltung mit Blockdiagramm

Signalauswerteschaltung mit geschütztem 2-Draht Stromschleifenausgang (z.B. 4 .. 20 mA):
AM22-2 mit geschütztem Stromschleifenausgang.




Bestellnummern und Produkt- / Musteranfrage

Für eine Produktanfrage wählen Sie bitte das gewünschte Produkt aus. Sie werden dann zu dem Anfrageformular weitergeleitet.
BestellnummerLieferformAnfrage
AM422-2-0-SO8SO8 Gehäuse
AM422-2-WAFgesägter 6″ Wafer auf Dehnfolie
AM422-2-AdaptAM422-2 auf einen SO8-DIL8 Adapter gelötet




Zubehör

BestellnummerBeschreibungAngebot
BBAM422-2Ein leicht anpassbares, vorbestücktes Breadboard, geeignet für erste Experimente mit dem AM422-2.
