CAV444 - C/U-Wandler mit linearer Ausgangsspannung

Gehäusevarianten des U/I-Wandler ICs CAV444
Der CAV444 ist ein Kapazitäts-zu-Spannungs-Wandler IC für die Auswertung von kapazitiven Sensoren. Das IC wandelt die zu messende Eingangskapazität in eine dazu proportionale ratiometrische Ausgangsspannung. Der CAV444 kann als analoges Auswerte-IC oder als Frontend für µC verwendet werden. Durch seinen weiten Kapazitätsmessbereich und seine hohe Sensitivität eignet er sich für eine Vielzahl von Applikationen.

Anwendungen

  • Feuchtemessung
  • Entfernungsmessung
  • Kapazitive Drucksensoren
  • Füllstandsmessung
  • Materialidentifikation
  • Objektidentifikation

  • Feuchtemessung
  • Entfernungsmessung
  • Kapazitive Drucksensoren
  • Füllstandsmessung
  • Materialidentifikation
  • Objektidentifikation


Kurzspezifikationen

Versorgungs­spannung (VCC)5 V ± 5%
Kapazitäts­eingangs­bereich10 pF .. 10 nF
Spannungs­ausgang1 .. 4 V (ratiometrisch), einstellbar
Referenz­spannung2.5 V (ratiometrisch)
Temperatur­bereich-40 °C .. 105 °C
Temperatur­sensor­ausgang2.20 .. 2.45 V (8 mV/K)
Gehäuse / LieferformSO16, auf DIL16-Adapter, gesägter 6″ Wafer auf Dehnfolie
RoHS Statuskonform (RoHS Zertifikat)


Allgemeine Dokumente

Datenblatt CAV444 (englisch)
CAV444 Produktflyer
IC Gehäusekatalog (englisch)
Kontaktieren sie bitte sales@analogmicro.de für Die-Größe und Padout.

Entwicklungsunterstützung

Excel Dimensionierungs- und Kalibrationssheet für den CAV444 (englisch)
Userguide für das Breadboard CAV444 (englisch)
Applikationsnotiz: Konstruktion von kapazitiven Sensoren mit 0 .. 5 V oder 0 .. 10 V Ausgang (englisch)
Applikationsnotiz: Konstruktion von kapazitiven Sensoren mit 4 .. 20 mA Ausgang (englisch)

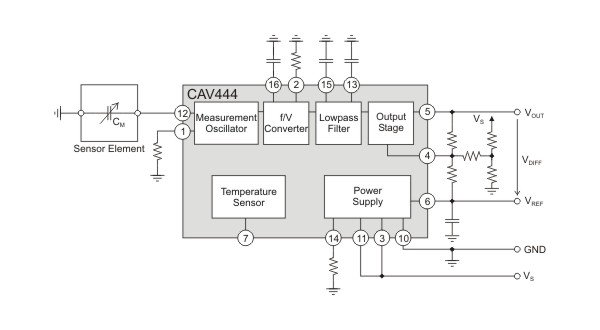

Typische Anwendungsschaltung mit Blockdiagramm

Aufbau eines kapazitiven Sensors mit dem CAV444 mit einstellbarem, analogem, ratiometrischen Spannungsausgang (z.B. 1 .. 4 V).
Aufbau eines kapazitiven Sensors mit dem CAV444.




Bestellnummern und Produkt- / Musteranfrage

Für eine Produktanfrage wählen Sie bitte die gewünschten Produkte aus und klicken auf "Produkt anfragen". Sie werden dann zu dem Anfrageformular weitergeleitet.

BestellnummerLieferformAnfrage
CAV444-0-SO16SO16(n) Gehäuse
CAV444-WAFgesägter Wafer auf 6″ Dehnfolie
CAV444-AdaptCAV444 auf einen SO16-DIL16 Adapter gelötet




Zubehör

BestellnummerBeschreibungAngebot
BBCAV444Ein vorbestücktes Breadboard mit leicht anpassbarem Kapazitätsmessbereich, das sich für erste Experimente mit dem CAV444 eignet. Weitere Informationen finden Sie in dem Dokument CAV444-BB.
